DIN 914 (EN ISO 4027)
Главная функция установочных стопорных винтов – монтаж деталей (шкивов, шестерней) и их прочная взаимная фиксация друг с другом. Изделия широко используют в машино-, станко-, приборостроении, с их помощью крепят оборудование для учёта, измерительные приборы. Главным отличием этого вида крепежа является углубление, приспособленное под шестигранный ключ для завинчивания.
Купить винт установочный DIN 914 вы можете в интернет-магазине «ПромИнвест СПб». Мы сотрудничаем с проверенными производителями и гарантируем качество продукции. Все изделия соответствуют международным стандартам EN ISO 4027 и имеют соответствующие сертификаты качества и безопасности.
Винт стопорный DIN 914: особенности
Концы стопорных винтов могут быть плоскими, засверлёнными, иметь выступы либо углубления, предназначенные для лучшего соединения элементов. Например, быть коническими, цилиндрическими, ступенчатыми (с конусом, сферой,), рифлёными, шариковыми. Симметричный крепёж может с двух сторон иметь специальные шлицы для автоматической сборки.
Стопорные винты изготавливаются из углеродистой, нержавеющей сталей различной прочности, а также из титана и латуни.
Если вам нужна помощь с выбором или дополнительная информация о материале изготовления, диаметре, размере, длине, других характеристиках изделий, свяжитесь с нами. Мы поможем с выбором.

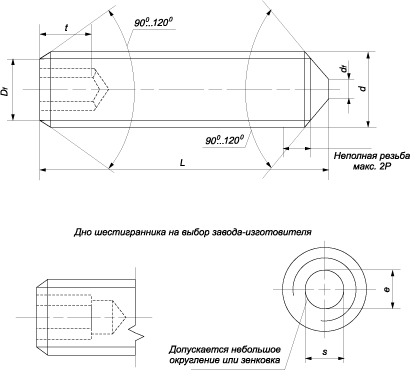

| Параметры винта | Номинальный диаметр резьбы d | |||||||||||||
| М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 | М24 | ||
| Шаг резьбы, P | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | |
| Df | Внутренний диаметр резьбы | |||||||||||||
| Диаметр dt, макс. | 0,4 | 0,5 | 0,65 | 0,75 | 1 | 1,25 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | |
| Размер под ключ,s | 0,7 | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| Диаметр e, не менее | 0,809 | 1,011 | 1,454 | 1,733 | 2,303 | 2,873 | 3,443 | 4,583 | 5,723 | 6,863 | 9,149 | 11,429 | 13,716 | |
| t, мин. | короткие ² | 0,7 | 0,8 | 1,2 | 1,2 | 1,5 | 2 | 2 | 3 | 4 | 4,8 | 6,4 | 8 | 10 |
| удлиненные ³ | 1,5 | 1,7 | 2 | 2 | 2,5 | 3 | 3,5 | 5 | 6 | 8 | 10 | 12 | 15 | |
| Номинальная длина, l | Теоретическая масса 1000 шт. стальных винтов, кг. | |||||||||||||
| 2 | 0,021</span > | 0,029</span > | ||||||||||||
| 2,5 | 0,025</span > | 0,037</span > | 0,063</span > | |||||||||||
| 3 | 0,029 | 0,044</span > | 0,075</span > | 0,09</span > | ||||||||||
| 4 | 0,037 | 0,059 | 0,1 | 0,13</span > | 0,18</span > | |||||||||
| 5 | 0,046 | 0,074 | 0,125 | 0,17 | 0,26</span > | 0,37</span > | ||||||||
| 6 | 0,054 | 0,089 | 0,15 | 0,21 | 0,34 | 0,49</span > | 0,69</span > | |||||||
| 8 | 0,07 | 0,119 | 0,199 | 0,29 | 0,5 | 0,73 | 1,04 | 1,72</span > | ||||||
| 10 | 0,148 | 0,249 | 0,37 | 0,66 | 0,97 | 1,39 | 2,35 | 3,41</span > | ||||||
| 12 | 0,299 | 0,45 | 0,82 | 1,21 | 1,74 | 2,98 | 4,42 | 6,1</span > | ||||||
| 16 | 0,61 | 1,14 | 1,69 | 2,44 | 4,24 | 6,43 | 8,9 | 14,9</span > | ||||||
| 20 | 1,46 | 2,17 | 3,14 | 5,5 | 8,44 | 11,7 | 20,1 | 30,4</span > | ||||||
| 25 | 2,77 | 4,02 | 7,08 | 10,9 | 15,3 | 26,6 | 40,7 | 54,2</span > | ||||||
| 30 | 4,89 | 8,65 | 13,5 | 18,8 | 33,1 | 51 | 68,7 | |||||||
| 35 | 10,2 | 16 | 22,3 | 39,6 | 61,3 | 83,2 | ||||||||
| 40 | 11,8 | 18,5 | 25,8 | 46,1 | 71,6 | 97,7 | ||||||||
| 45 | 21 | 29,3 | 52,6 | 81,9 | 112 | |||||||||
| 50 | 23,5 | 32,8 | 59,1 | 92,2 | 127 | |||||||||
| 55 | 36,3 | 65,6 | 103 | 141 | ||||||||||
| 60 | 39,8 | 72,2 | 113 | 156 | ||||||||||
